Предназначены для определения содержания углерода и серы в металлах, сплавах и других материалах путем сжигания пробы в атмосфере кислорода
ОБЩИЕ СВЕДЕНИЯ

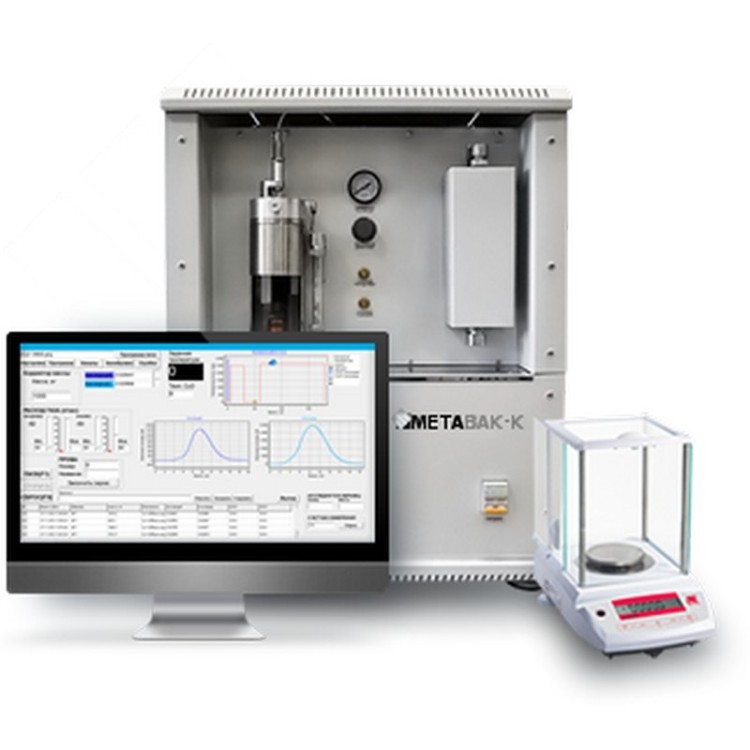

Анализатор МЕТАВАК модели CS предназначены для определения содержания углерода и серы в металлах, сплавах и других материалах путем сжигания пробы в атмосфере кислорода. Возможно исполнение анализатора как для определения одного элемента: углерода (CS10) или серы (CS20), так и двух: углерода и серы соответственно (CS30). В анализаторах применен метод инфракрасной спектроскопии.
Проба, помещенная в устройство сжигания, сгорает в потоке кислорода. Образовавшиеся при этом диоксиды углерода и/или серы СО2 и/или SO2 транспортируются на детекторы. Детектор вырабатывает электрический сигнал, пропорциональный количеству диоксида. Этот сигнал поступает в компьютер, где производится его регистрация и расчёт процентного содержания определяемого компонента с учётом массы пробы. На экране монитора отображается сигнал детектора в функции времени, параметры сигнала, номер и масса пробы, дата проведения анализа и процентное содержание определяемого компонента. Результаты анализов представляются в виде цифровых значений (процентов массовой доли) и графиков, сохраняются в виде протокола результатов анализа со всеми параметрами. Управление и обработка результатов анализа осуществляется персональным компьютером с оригинальным программным обеспечением, работающим под операционной системой Windows.
Анализаторы рассчитаны на непрерывную эксплуатацию в закрытых лабораторных и цеховых помещениях. Необходимая индивидуальная градуировка анализаторов осуществляется по стандартным образцам.
Перечень необходимого оборудования и коммуникаций для подключения анализаторов углерода и серы МЕТАВАК
- электрическое питание от однофазной сети переменного тока (220+/-22) В, (50+/-1) Гц для подключения устройства сжигания (потребляемый ток 40 А), наличие вводного автомата обязательно;
- кислород технический ГОСТ 5583-78 от трассы или кислородного баллона давлением 0,2 МПа.
ОСОБЕННОСТИ
Анализаторы имеют ряд преимуществ по сравнению с кулонометрическими приборами (АН7529, АС7932):
- значительное снижение затрат на обслуживание прибора в процессе эксплуатации (не требуются химические реактивы для приготовления растворов, стеклянные рН-метрические электроды, цинковые аноды, платиновые катоды и др.).
- упрощение эксплуатации приборов вследствие отсутствия химических растворов, требующих их частой смены, связанной с промыванием сосудов, заменой целлофановых и керамических перегородок, а также дополнительных затрат времени на восстановление работоспособности приборов после смены растворов; снижение продолжительности анализа (до 180 секунд).
- поставляемое программное обеспечение осуществляет полный контроль и управление режимами работы прибора при проведении анализа и позволяет:
- Работать с USB портами, что обеспечивает легкое и удобное подключение приборов;
- Производить расчет концентрации в реальном времени;
- Протоколировать результаты анализов и отображать их на экране монитора в простой и наглядной форме;
- Осуществлять калибровку прибора и подробный анализ входных данных;
- Выводить на печать результаты анализов.
Простота в использовании и преемственность интерфейсов для различных серий анализаторов дает возможность пользователю быстро изучить программу при переходе на новый прибор.
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|
Диапазон измерения, % масс CS10: углерод сера CS20: углерод сера CS30: углерод сера |
от 0,001 до 10,0 - от 0,005 до 10,0 от 0,001 до 5,0 от 0,001 до 10,0 от 0,001 до 0,3 |
|
Предел допускаемого относительного СКО случайной составляющей погрешности измерений массовой доли, %: - от 0,001 до 0,05 вкл. - свыше 0,05 до 0,5 вкл. - свыше 0,5 до 5,0 вкл. - свыше 5,0 до 10,0 вкл. |
15,0 5,0 3,0 1,5 |
|
Пределы допускаемой относительной погрешности измерений массовой доли, %: - от 0,001 до 0,05 вкл. - свыше 0,05 до 0,5 вкл. - свыше 0,5 до 5,0 вкл. - свыше 5,0 до 10,0 вкл. |
±30,0 ±10,0 ±6,0 ±3,0 |
| Газ-носитель | кислород 99,7% |
| Расход газа-носителя в процессе анализа не более, л /мин | 3,0 |
| Масса анализируемого образца, мг | 20 - 2000 |
| Время анализа, с | 60 - 180 |
| Температура анализа, ° С | 900 -1400 |
|
Потребляемая мощность, кВА : -блок аналитический -компьютер |
3,0 0,3 |
| Габаритные размеры, мм ( ДхШхВ ) | 600х700х710 |
| Масса , кг (не более) | 70 |
|
Рабочие условия анализатора : -температура окружающего воздуха,°С -влажность окружающего воздуха, % |
от 15 до 30 от 30 до 80 |
КОМПЛЕКТ ПОСТАВКИ:
- аналитический блок
- внешние весы (1 мг)
- персональный компьютер с ОС Windows
- стартовый комплект расходных материалов для запуска на 500 анализов
- комплект ЗИП
- комплект документации
- редуктор.
