ОБЛАСТЬ ПРИМЕНЕНИЯ
Анализатор предназначен для автоматического экспрессного измерения массовой доли углерода и серы в органических и неорганических материалах.
Принцип действия анализатора основан на сжигании образца в электропечи в токе кислорода, и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
ПРИНЦИП ДЕЙСТВИЯ
Навеска (синхронизация весов и ПК, т.е. масса навески автоматически вводится в память ПК) анализируемого вещества в лодочке для сжигания помещается в электропечь для сжигания в токе кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO2 и SO2. Затем образовавшиеся газы, транспортируются с помощью побудителя расходы в ИК детекторы. Детекторы обнаруживают газы по изменению поглощения инфракрасного излучения на выделенных длинах волн и вырабатывают электрические сигналы, пропорциональные количествам измеряемых газов. Эти сигналы передаются на персональный компьютер, где производится их регистрация и расчет массовой доли компонента с учетом массы пробы.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание рабочей навески оператором (~20 сек), загрузка навески в электропечь (~15 сек), затем автоматическое определение массовой доли серы и углерода с учетом взятой для анализа массы навески, графическая и цифровая визуализация результатов (~40 сек). Весь процесс анализа занимает не более 600 секунд. Аналитические весы синхронизированы с ПО анализатора, ввод массы навески производится автоматически.
Инфракрасная ячейка обеспечивает постоянную автоматическую коррекцию нулевой точки и чувствительности анализатора. Исключается необходимость в ручной проверке и перенастройке.

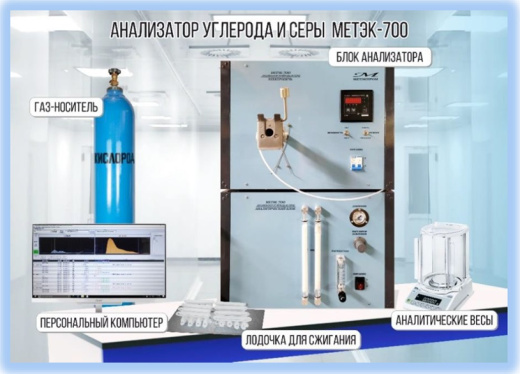

Анализатор конструктивно состоит из аналитического блока, содержащего трубки с реагентом - осушителем (перхлорат магния+стекловата) - 2 шт. и инфракрасные детекторы, электропечи для сжигания образцов с воздушным охлаждением (управление температурой печи производится измерителем-регулятором микропроцессорным, внесенным в Госреестр СИ), персонального компьютера со специальным программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов, контроль процесса измерений, сохранение результатов измерений и их архивирование. Для визуального контроля потока газа-носителя на лицевой панели аналитического блока расположен измеритель расхода газа.
Управление температурой печи производится при помощи измерителя-регулятора микропроцессорного, расположенного на лицевой панели моноблока, имеет возможность отключения от моноблока для проведения периодической поверки.
Работа электропечи производится в двух режимах:
- Режим анализа: температура 1200-13500С (зависит от анализируемого материала). Расход газа-носителя только во время анализа.
- Режим ожидания: температура 9000С, отсутствует расход газа-носителя. Это позволяет продлить срок службы карбидкремниевых нагревателей и выходить в режим анализа в течение 10-15 минут.
Очистка электропечи производится автоматически после каждого анализа.
Возможности программного обеспечения:
- Результаты анализа выводятся на монитор персонального компьютера, выгружаются в редактируемые форматы (.xlsx, .pdf) и могут быть распечатаны.
- Анализ по сериям: функция" закончить серию", автоматический расчет СКО и реальных отклонений.
- Автоматическая система отключения кислорода в режиме ожидания.
- Автоматическая система продувки и очистки печи после каждого измерения.
- Многоточечная калибровка по ГСО.

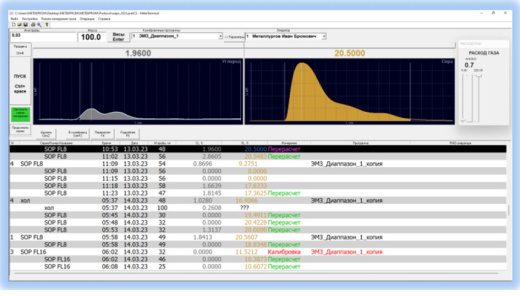

- Обработка сигналов осуществляется в ПО, которое производит расчет концентраций определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ
| Наименование характеристик | Значение |
|
Диапазон измерений массовой доли элементов1), % - углерод - серы |
от 0,001 до 35 от 0,001 до 40 |
|
Диапазон показаний массовой доли элементов, % -углерода -серы |
от 0,001 до 100 от 0,001 до 40 |
|
Чувствительность, В*с/мг, не менее - углерода2) - серы2) - углерода3) - серы4) |
25 200 2000 7000 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала3), % | 3 |
|
Пределы допускаемой относительной погрешности измерений массовой доли углерода1), %, в поддиапазонах: - от 0,001 % до 0,01 % включ. - св. 0,01 % до 1,0 % включ. - св. 1,0 % до 10 % включ. - св. 10 % до 35 % включ. |
±25 ±10 ±6 ±5 |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы1), %, в поддиапазонах: - от 0,001 % до 0,01 % включ. - св. 0,01 % до 1,0 % включ. - св. 1,0 % до 40 % включ. |
±25 ±10 ±5 |
|
|
КОМПЛЕКТАЦИЯ
| № пп | Наименование оборудования (марка, модель и т.п.) | Ед. изм. | Кол-во, ед. | Примечание |
| 1. Комплектующие | ||||
| 1.1 | Блок аналитический анализатора углерода и серы МЕТЭК-700 | шт | 1 | |
| 1.2 | Электропечь ЛТ1400 (с установленным ТРМ) | шт | 1 | |
| 1.3 | Весы лабораторные аналитические точностью 0,0001 г. с первичной поверкой, НПВ=100 г., (I класс точности, платформа d90 мм, внутренняя автокалибровка, время стабилизации ~ 2 сек, RS-232 интерфейс), кабель сетевой (3 м) (синхронизация весов и ПК) | шт | 1 | |
| 1.4 | Редуктор кислородный типа БКО-50-4 | шт | 1 | |
| 1.5 | Газовый трубопровод d4 (подключение до баллона с кислородом) | м | 5 | Газ-носитель |
| 1.6 | Комплект расходных материалов: | компл | 1 | |
| лодочка для сжигания ЛС№2 | шт | 1000 | 1 шт/анализ | |
| электроды КЭНБ 12/190/45 2,4 Ом | шт | 4 | 2 шт/750 час | |
| муллитокремнеземистая трубка МКР 26*21*750 (Dнар*Dвнутр*L) | шт | 2 | 1 шт/200 анализ | |
| стекловата для фильтров | г | 200 | ≈2 г/200 анализ | |
| осушитель для фильтра – перхлорат магния 454 г/упак | шт | 1 | ≈20 г/200 анализ | |
| 1.7 | Запасные части и инструменты (в пластмассовом ящике 19''): | компл | 1 | |
| сетевой фильтр 5 розеток (длина 3м) | шт | 1 | ||
| крючок для захвата лодочки | шт | 1 | ||
| совок для лодочек | шт | 1 | ||
| лоток для лодочек | шт | 1 | ||
| ложечка-дозатор для проб | шт | 1 | ||
| чашечка для весов | шт | 1 | ||
| кисточка для весов | шт | 1 | ||
| резиновые уплотнители на кварцевую трубку-фильтр | шт | 2 | ||
| резиновые уплотнители на передний затвор электропечи | шт | 2 | ||
| вакуумная силиконовая смазка | г | 20 | ||
| комплект подключения ф12 нагревателей (ЗИП к КЭНБ) | шт | 8 | ||
| трубка фильтра кварцевая | шт | 4 | ||
| 2. Устройство управления и обработки информации на базе персонального компьютера: | ||||
| 2.1 | Моноблок 21,5" с лицензированным программным обеспечением WIN (+мышь беспроводная) | шт | 1 | |
| 2.2 | Специализированное программное обеспечение «МЕТЕК», USB-накопитель с ПО | шт | 1 | |
| 3. Комплект технической документации: | ||||
| 3.1 | Руководство по эксплуатации и технический паспорт анализатора | шт | 1 | |
| 3.2 | Руководство по эксплуатации и технический паспорт электропечи | шт | 1 | |
| 3.3 | Описание типа СИ | шт | 1 | |
| 3.4 | Свидетельство о первичной поверке анализатора (оригинал) | шт | 1 | |
| 3.5 | Копия методики поверки | шт | 1 | |
| 3.6 | Свидетельство о первичной поверке лабораторных весов | шт | 1 | |
| 3.7 | Сертификат соответствия таможенного союза | шт | 1 | |
