Автоматизированный прибор для измерения содержания токсичных микроэлементов (As, Cd, Pb, Cu, Zn, Mn, Hg, Se, I, Ni, Co, Fe, Ag, Sb, Bi, Fe, Sn) в воде, почве, пищевой продукции вольтамперометрическими методами с чувствительностью на уровне 1/10 допустимого уровня (ПДК) и ниже.

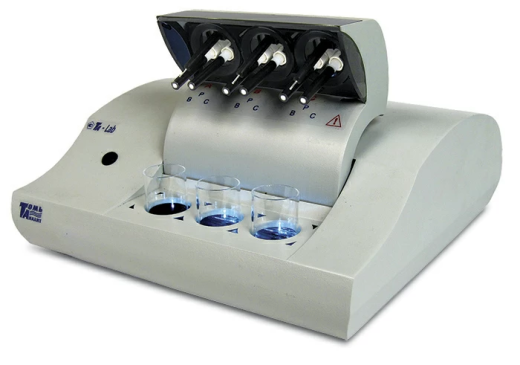

Анализатор вольтамперометрический ТА-Lab предназначен для высокочувствительных измерений содержания токсичных примесей в питьевых, природных, сточных водах, водных растворах проб почв, пищевых продуктов, продовольственного сырья, биологических объектов и других материалов вольтамперометрическими методами. Анализатор ТА-Lab ориентирован на удобство проведения измерений в рутинном анализе с применением малого количества реактивов.
|
Объекты испытаний |
Определяемые показатели |
|
Вода питьевая, сточная, природная |
As, Cd, Pb, Cu, Zn, Mn, Hg, Se, I, Ni, Co, Fe, Ag, Sb, Bi |
|
Воздух |
Cd, Pb, Cu, Zn, Ni |
|
Почва, грунты, донные отложения |
As, Cd, Pb, Cu, Zn, Mn, Hg, Ni, Co |
|
Твердые отходы |
As, Cd, Pb, Cu, Zn, Mn, Hg, Ni, Co (водорастворимые формы) |
|
Пищевая продукция, продовольственное сырье |
As, Cd, Pb, Cu, Zn, Sn |
|
Напитки алкогольные и безалкогольные |
As, Cd, Pb, Cu, Zn |
|
Рыбные продукты |
Hg, As, Cd, Pb, Cu, Zn |
|
Масложировая продукция |
As, Cd, Pb, Cu, Zn, Ni, Co |
Вольтамперометрический анализатор ТА-Lab может быть использован при обеспечении требований технических регламентов Таможенного союза:
- ТР ТС 021/2011 «О безопасности пищевой продукции»
- ТР ТС 015/2011 «О безопасности зерна»
- ТР ТС 023/2011 «Технический регламент на соковую продукцию из фруктов и овощей»
- ТР ТС 0241/2011 «Технический регламент на масложировую продукцию»
- ТР ТС 033/2013 «О безопасности молока и молочной продукции»
- ТР ТС 034/2011 «О безопасности мяса и мясной продукции»
Конструктивные особенности анализатора ТА-Lab

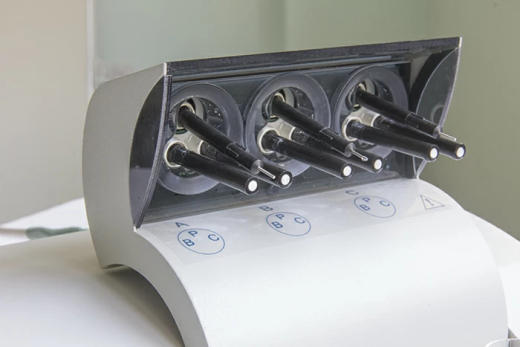

- Три электрохимические ячейки (три канала измерений). Получение одновременно трех результатов измерений одной пробы в условиях повторяемости или анализ трех проб одновременно значительно увеличивает производительность вольтамперометрического анализатора и позволяет использовать автоматический расчет результата измерений по двум (трем) результатам единичного анализа, а также автоматически рассчитывать показатели повторяемости и точности результата анализа.
-
Два источника ультрафиолетового излучения. Равномерное и интенсивное ультрафиолетовое облучение электрохимических ячеек сокращает время измерений, увеличивает точность результатов анализа и продлевает срок службы амальгамных электродов.
Барботаж анализируемых растворов озоном. Возможность барботажа анализируемых растворов озоном позволяет проводить определение ртути в водах без предварительной подготовки проб и существенно сокращает время отмывки электрохимических ячеек при определении тяжелых металлов.
Стабилизированная вибрация рабочих электродов. Перемешивание растворов в электрохимических ячейках путем стабилизированной вибрации рабочих электродов повышает чувствительность и улучшает воспроизводимость аналитических сигналов в анализаторе.

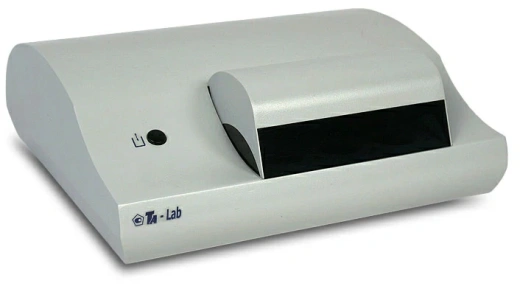

Корпус из коррозионностойкой стали. Металлический корпус анализатора ТА-Lab, по сравнению с широко применяемыми пластиковыми корпусами, обеспечивает высокий уровень помехозащищенности, абсолютную стойкость к УФ-излучению, устойчивость к агрессивным средам и механическим воздействиям.
Безопасность реализации вольтамперометрического метода анализа на анализаторе ТА-Lab
Безопасность работы на анализаторе ТА-Lab подтверждена:- декларацией соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
- сертификатом соответствия требованиям Директив ЕС и гармонизированных Европейских стандартов (сертификат СЕ).
Все электроды, применяемые при работе на анализаторе, снабжены специализированными электродными колпачками, которые исключают контакт оператора с корпусом электрода. Электродные колпачки предназначены для хранения и удобной установки электродов в анализатор и позволяют защитить от загрязнения рабочую поверхность электрода.
- Вместо применяемых ранее ртутно-пленочных электродов для определения кадмия, свинца, меди, цинка, олова, марганца анализатор комплектуется менее токсичными амальгамными электродами.
- Для ГОСТов и методик измерений, реализуемых на анализаторе ТА-Lab, разработаны приложения, в которых подробно описана процедура анализа.
- В дополнение к руководству по эксплуатации анализатора в комплект поставки входит "Пособие по освоению работы на анализаторе вольтамперометрическом ТА-Lab", которое содержит информацию о всех тонкостях работы на анализаторе и позволяет существенно сократить сроки освоения.
- Реализована беспроводная связь вольтамперометрического анализатора с компьютером с помощью Bluetooth соединения, что позволяет располагать анализатор до 10 м от компьютера.
- Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
- Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
- В комплектацию анализатора входит пособие, в котором описана процедура оперативного контроля качества результатов измерений.
- Специалисты НПП «Томьаналит» проводят консультации по построению контрольных карт Шухарта для методик измерений на анализаторе ТА-Lab.
Комплект поставки анализатора состоит из базовой комплектации, входящей в стоимость анализатора, и дополнительной комплектации, включающей в себя методики измерений и комплекты электродов для них. Дополнительная комплектация согласовывается на стадии заказа.
Технические характеристики анализатора ТА-Lab
|
Диапазон измерений массовой концентрации ионов цинка, кадмия, свинца и меди, мг/дм3 |
от 0,00010 до 1,0 |
|
Пределы допускаемой относительной погрешности измерений |
±25 |
|
Количество измерительных каналов (электрохимических ячеек), работающих одновременно, шт. |
3 |
|
Количество результатов единичных измерений, получаемых одновременно, шт. |
3 |
|
Расчет показателей повторяемости и точности |
Автоматически |
|
Количество источников УФ-излучения, шт. |
2 |
|
Мощность источников УФ-излучения суммарная, Вт |
22 |
|
Материал корпуса анализатора |
Сталь коррозионностойкая |
|
Количество светодиодов для подсветки раствора электрохимических ячеек, шт. |
3 |
|
Подача инертного газа в ячейки анализатора |
Автоматически |
|
Подача озона в ячейки анализатора |
Автоматически |
|

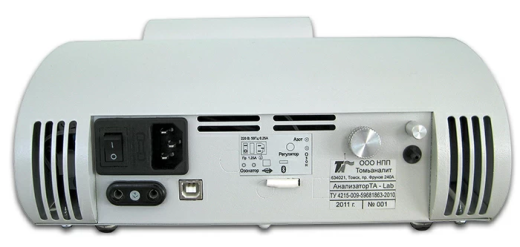

Количество штуцеров для подачи инертного газа и озона, шт. |
2 |
|
Габаритные размеры, мм, не более |
265х103х262 |
|
Масса, кг, не более |
2,5 |
|
Средний срок службы, лет, не менее |
5 |
|
Гарантийный срок эксплуатации анализатора, месяцев |
12 |
Базовый комплект поставки анализатора ТА-Lab
Базовый комплект входит в стоимость анализатора.
|
Наименование |
Количество, шт. |
|
Методика измерений по выбору (согласовывается на стадии заказа)* |
1 |
|
Набор стандартных образцов и электродов для выбранной методики измерений* |
1 |
|
Кварцевый стакан (V=20 мл) |
7 |
|
Дозатор переменного объема (5-50) мкл |
1 |
|
Методическое пособие по освоению работы на анализаторе вольтамперометрическом ТА-Lab |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Свидетельство о поверке анализатора |
1 |
|
USB-флеш-накопитель с записанными данными: а) программное обеспечение ТALab (Windows); б) обучающий видео-курс по вольтамперометрическому методу анализа; в) эксплуатационная документация |
1 |
|
Руководство пользователя программного обеспечения ТАLab |
1 |
|
Сетевой шнур питания трехпроводный, 1,5 м |
1 |
|
Кабель соединительный USB-AmBm |
1 |
