Стационарный газоанализатор ОКА с датчиками общепромышленного исполнения
Рекомендуем
Предназначен для непрерывного контроля содержания кислорода, опасной загазованности горючими или токсичными газами в воздухе рабочей зоны.
Характеристики
Страна производства
—
Россия
Стационарный газоанализатор ОКА с датчиками общепромышленного исполнения
#PROP_TITLE#
—
#PROP_VALUE#
Предназначены для контроля недостаточного или избыточного содержания кислорода, опасной загазованности горючими или токсичными газами в воздухе рабочей зоны и сигнализации о превышении их допустимых пределов.
Газоанализаторы модификаций "ОКА-92", "ОКА-Т", "ОКА-92М", "ОКА-МТ", "ОКА-92Т", "ОКА-92МТ", "ОКА-М" предназначены для:
- определения содержания кислорода, если в обозначении модификации имеются цифры "92";
- определения содержания горючих газов если в обозначении модификации имеется буква "М";
- определения содержания токсичных газов если в обозначении модификации имеется буква "Т".
Особенности:
- низкая стоимость
- до 16-ти каналов (датчиков) контроля различных газов
- комплектуется блоком (блоками) реле БР10М с возможностью программирования логики срабатывания реле
- цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
- различные варианты исполнения блоков датчиков позволяют их использование в помещениях со сложными климатическими условиями
- возоможность подключения датчиков по схеме «Звезда» (каждый Датчик подключен к Блоку индикации отдельным кабелем) или «Гирлянда» (комплектуется монтажными коробками МКБ, возможно подключение Датчиков «шлейфом»)
- встроенная память с журналом записи событий и результатов измерений
Гарантия: гарантийный срок эксплуатации 12 месяцев. Межповерочный интервал 1 год.

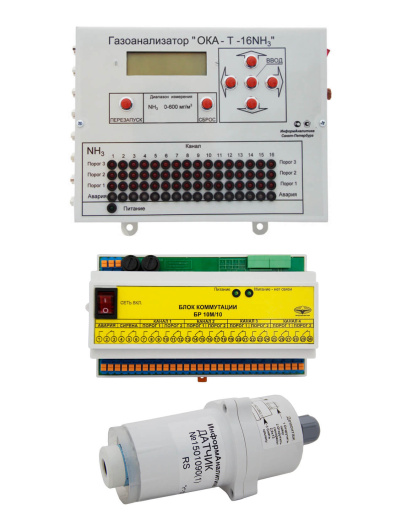

Комплект поставки:

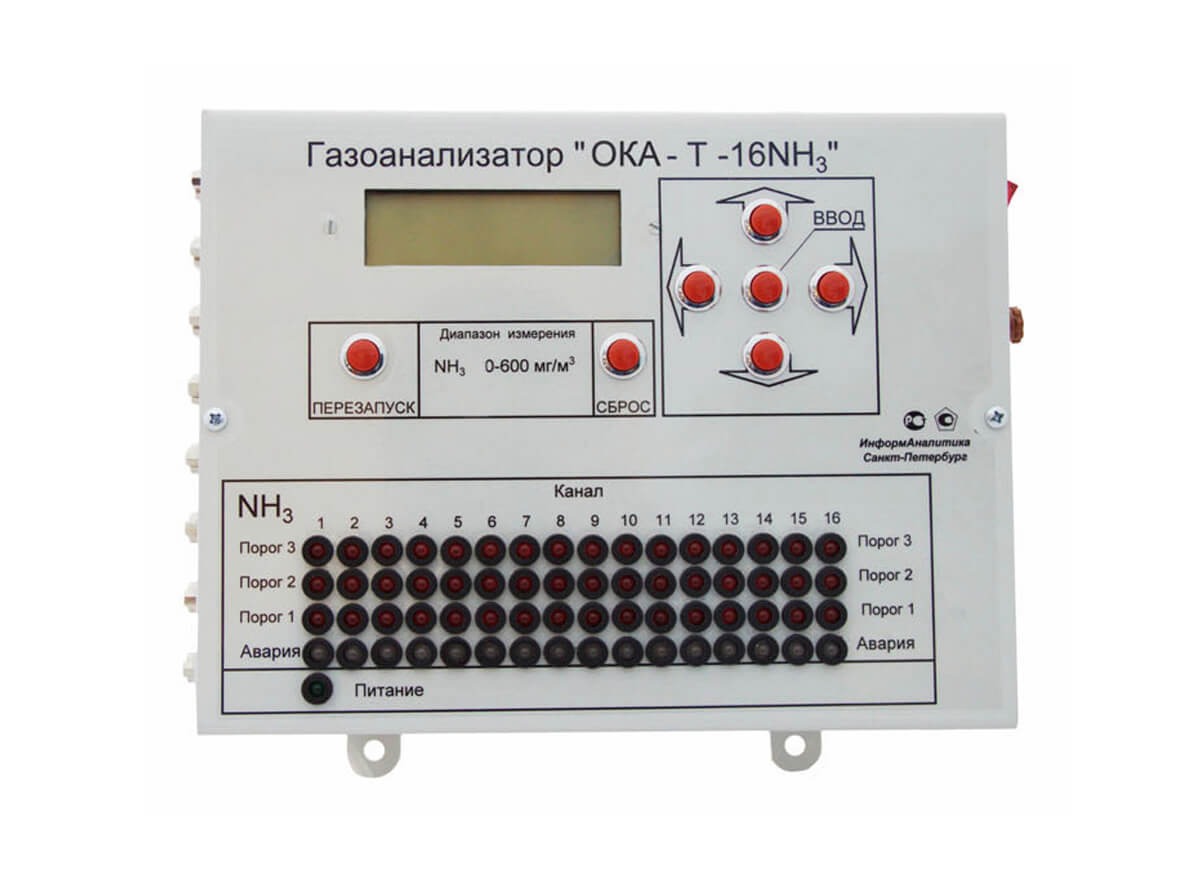

- блок индикации;
- блок(и) датчиков;
- блок(и) коммутации БР10М;
- комплект разъемов и аксессуаров для монтажа;
- руководство по эксплуатации и паспорт с отметкой о первичной поверке;
Соответствует требованиям ГОСТ 13320-81.
Характеристики
|
Исполнение |
И21, стационарный, блок индикации в металлическом корпусе, настенное крепление |
|
Способ забора пробы |
диффузионный |
|
Число датчиков [каналов] на один блок индикации: |
от 1 до 16 |
|
Длина кабеля между датчиком и блоком индикации: |
до 1200 м |
|
Индикация показаний |
|
|
Сигнализация на блоке индикации |
световая, звуковая, цифровая (по вых. RS485) |
|
Сигнализация на блоке датчика |
световая |
|
Рабочий диапазон температур |
от -40°С до +50°С |
|
Потребляемая мощность |
на точку контроля, не более 5Вт |
|
Питание |
220 В, 50 Гц |
|
Степень защиты блока индикации |
IP50 |
|
Степень защиты блока датчика |
|
|
Степень защиты блока коммутации |
IP50 |
|
Типы применяемых сенсоров |
|
|
Управление внешними устройствами |
блок коммутации и питания БР10М, "сухие" контакты реле нагрузочная способность 220В 2А |
|
Цифровой выход |
|
|
Аналоговый выход |
|
|
Масса блока индикации |
не более 3500 г. |
|
Масса блока датчика |
не более 100 г. |
|
Масса блока коммутации |
не более 700 г. |
|
Габариты блока индикации |
не более 260x240x120 мм |
|
Габариты блока датчика |
не более Ø50х165 мм |
|
Габариты блока коммутации |
не более 156x86x58 мм |
Метрологические характеристики
Пороги «по умолчанию» для стационарных газоанализаторов ОКА
(по заказу могут устанавливаться любые пороги в пределах диапазона измерений)
| Определяемый компонент |
Пороги срабатывания сигнализации «по умолчанию»* |
Диапазон измерений |
|
|---|---|---|---|
| Токсичные газы | |||
|
Оксид углерода СО 1ПДК = 20 мг/м3 |
20 мг/м3 | 0 - 100 мг/м3 | |
|
Сероводород H2S 1ПДК = 10 мг/м3 |
10 мг/м3 | 0 - 30,0 мг/м3 | |
|
Диоксид серы SO2 1ПДК = 10 мг/м3 |
10 мг/м3 | 0 - 100 мг/м3 | |
|
Хлор Cl2 1ПДК = 1 мг/м3 |
1 мг/м3 | 0 - 25.0 мг/м3 | |
|
Фтористый водород HF 1ПДК = 0.5 мг/м3 |
0,5 мг/м3 | 0 - 2,5 мг/м3 | |
|
Диоксид азота NO2 1ПДК = 2 мг/м3 |
2,0 мг/м3 | 0 - 20,0 мг/м3 | |
|
Аммиак NH3 1ПДК = 20 мг/м3 |
20 мг/м3 | 0 - 600 мг/м3 | |
|
Хлористый водород HCl 1ПДК = 5 мг/м3 |
5,0 мг/м3 | 0 - 20,0 мг/м3 | |
| Углекислый газ CO2 | 0,5 об.% | 0 - 5,0 об.% | |
|
Метан CH4 (оптика) 1ПДК = 300 мг/м3 |
300 мг/м3 | 0 - 3300 мг/м3 | |
| Горючие и взрывоопасные газы (1 порог =10% НКПР) | |||
| Метан CH4 | 0,44 об.% | 0 - 2,2 об.% | |
| Пропан C3H8 | 0,17 об.% | 0 - 0,85 об.% | |
| Гексан C6H14 (пары бензина) | 3,5 мг/л | 0 - 17,5 мг/л | |
| Водород H2 | 0,4 об.% | 0 - 2,0 об.% | |
| Оксид углерода CO | 1,09 об.% | 0 - 5,5 об.% | |
| Измерение содержания кислорода | |||
| Кислород O2 |
1 - 18об.% ↓ 2 - 23% ↑ |
0 - 30,0 об. % | |
| * - в стационарных газоанализаторах «ОКА» могут быть установлены любые иные или дополнительные пороги сигнализации к установленным «по умолчанию» (в пределах диапазона измерения). | |||
