Предназначены для оснащения КНС и иных объектов с повышенной влажностью и агрессивным составом контролируемой среды.
Предназначены для оснащения КНС и иных объектов с повышенной влажностью и агрессивным составом контролируемой среды. Обеспечивает непрерывный автоматический контроль газового состава воздуха рабочей зоны по широкому перечню компонентов. Контроль недостаточного или избыточного содержания кислорода, опасной загазованности горючими или токсичными газами.
Особенности:
- низкая стоимость
- до 16-ти каналов (датчиков) контроля различных газов
- комплектуется блоком (блоками) реле БР10М с возможностью программирования логики срабатывания реле
- цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
- различные варианты исполнения блоков датчиков позволяют их использование в помещениях со сложными климатическими условиями
- возоможность подключения датчиков по схеме «Звезда» (каждый Датчик подключен к Блоку индикации отдельным кабелем) или «Гирлянда» (комплектуется монтажными коробками МКБ, возможно подключение Датчиков «шлейфом»)
- встроенная память с журналом записи событий и результатов измерений
Гарантия: гарантийный срок эксплуатации 12 месяцев. Межповерочный интервал 1 год.
Комплект поставки:
- блок индикации;
- блок(и) датчиков;
- блок(и) коммутации БР10М;
- комплект разъемов и аксессуаров для монтажа;
- руководство по эксплуатации и паспорт с отметкой о первичной поверке;
Соответствует требованиям ГОСТ 13320-81.
Характеристики
|
Исполнение |

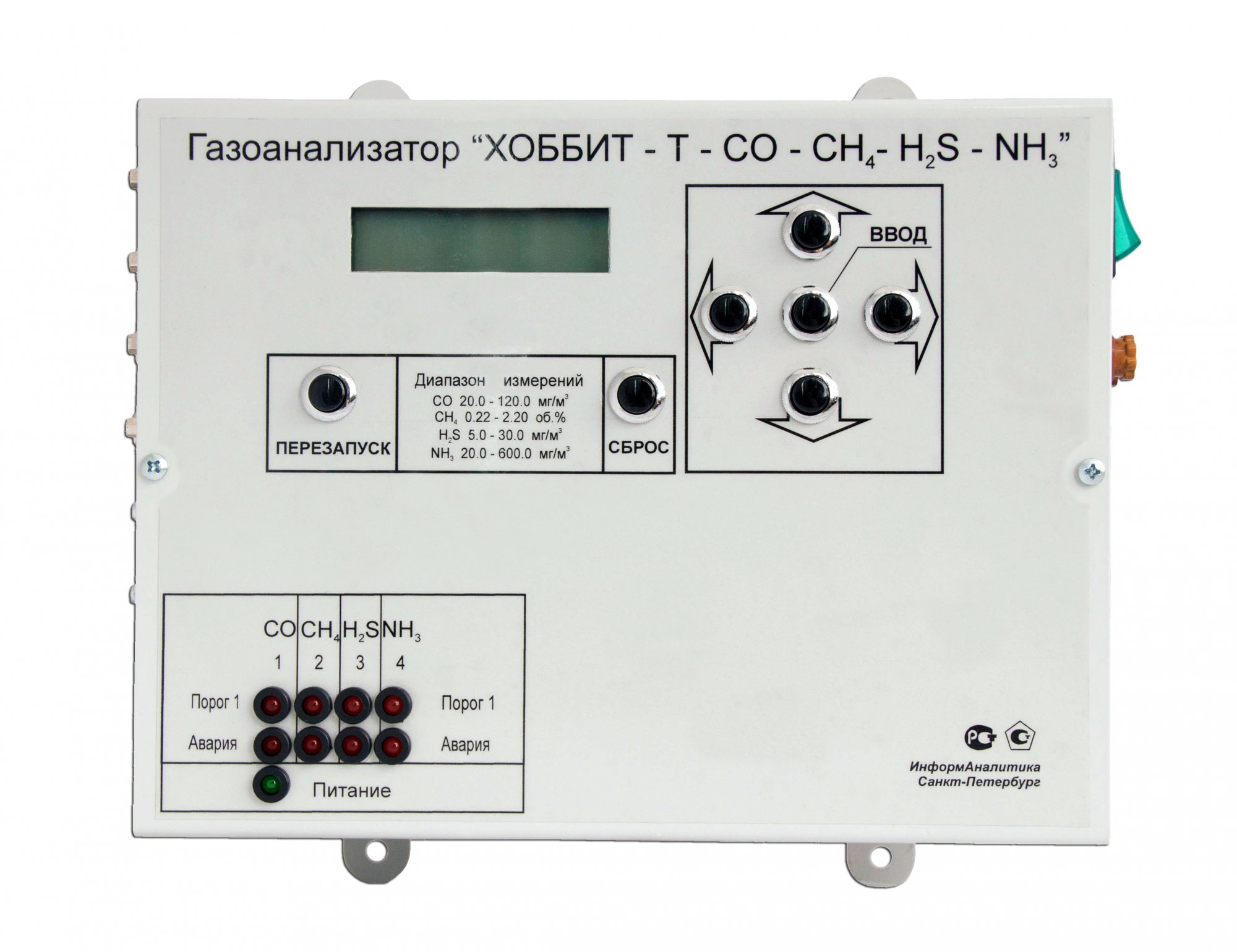

И21, стационарный, блок индикации в металлическом корпусе, настенное крепление |
|
Способ забора пробы |
диффузионный |
|
Число датчиков [каналов] на один блок индикации: |
от 1 до 16 |
|
Длина кабеля между датчиком и блоком индикации: |
до 1200 м |
|
Индикация показаний |
цифровая по каждому каналу (на ЖК-дисплее с подсветкой) |
|
Сигнализация на блоке индикации |
световая, звуковая, цифровая (по вых. RS485) |
|
Сигнализация на блоке датчика |
световая |
|
Рабочий диапазон температур |
от -40°С до +50°С |
|
Потребляемая мощность |
на точку контроля, не более 5Вт |
|
Питание |
220 В, 50 Гц |
|
Степень защиты блока индикации |
IP50 |
|
Степень защиты блока датчика |
"для КНС" - IP65 с подогревом сенсора "для морозильных камер" - IP65 с подогревом сенсора |
|
Степень защиты блока коммутации |
IP50 |
|
Типы применяемых сенсоров |
|
|
Управление внешними устройствами |
блок коммутации и питания БР10М, "сухие" контакты реле нагрузочная способность 220В 2А |
|
Цифровой выход |
Протоколы: Xobbit / Xobbit_new/ Modbus RTU |
|
Аналоговый выход |
|
|
Масса блока индикации |
не более 3500 г. |
|
Масса блока датчика |
не более 100 г. |
|
Масса блока коммутации |
не более 700 г. |
|
Габариты блока индикации |
не более 260x240x120 мм |
|
Габариты блока датчика |
не более Ø50х165 мм |
|
Габариты блока коммутации |
не более 156x86x58 мм |
Метрологические характеристики
| Газ |
Диапазон показаний |
Диапазон измерений |
Пороги срабатывания сигнализации * |
|---|---|---|---|
| O2 | 0 - 36 об. % | 1,0 - 30,0 об. % |
1 - 18об.% ↑ 2 - 23% ↓ |
| CH4 | 0 - 2,55 об.% | 0,22 - 2,20 об.% |
1 - 0,44 об.% (10% НКПР) 2 - 0,88 об.% (20% НКПР) |
| C3H8 | 0 - 1,00 об.% | 0,09 - 0,85 об.% |
1 - 0,17 об.% (10% НКПР) 2 - 0,34 об.% (20% НКПР) |
| C6H14 | 0 - 25,5 мг/л | 1,8 - 17,5 мг/л |
1 - 3,5 мг/л (10% НКПР) 2 - 7,0 мг/л (20% НКПР) |
| H2 | 0 - 2,55 об.% | 0,20 - 2,00 об.% |
1 - 0,4 об.% (10% НКПР) 2 - 0,8 об.% (20% НКПР) |
| CO | 0 - 150 мг/м3 | 20 - 120 мг/м3 |
1 - 20 мг/м3 (1 ПДК) 2 - 100 мг/м3 (5 ПДК) |
| H2S | 0 - 36,0 мг/м3 | 5,0 - 30,0 мг/м3 | 1 - 10 мг/м3 (1 ПДК) |
| SO2 | 0 - 120 мг/м3 | 10 - 100 мг/м3 |
1 - 10 мг/м3 (1 ПДК) 2 - 100 мг/м3 (10 ПДК) |
| Cl2 | 0 - 36,0 мг/м3 | 1,0 - 25,0 мг/м3 |
1 - 1 мг/м3 (1 ПДК) 2 - 20 мг/м3 (20 ПДК) |
| NH3 | 0 - 700 мг/м3 | 20 - 600 мг/м3 |
1 - 20 мг/м3 (1 ПДК) 2 - 60 мг/м3 (3 ПДК) 3 - 500 мг/м3 (25 ПДК) |
| CO2 | 0 - 6,0 об.% | 0,1 - 5,0 об.% | 1 - 0,5 об.% |
| HF | 0 - 3,5 мг/м3 | 0,5 - 3,0 мг/м3 |
1 - 0,5 мг/м3 (1 ПДК) 2 - 2,5 мг/м3 (5 ПДК) |
| * - в стационарных газоанализаторах «Хоббит-Т» первый порог обязателен, второй и третьи пороги могут быть изменены и установлены по заказу клиента в пределах диапазона измерения. | |||
