Стационарный газоанализатор Хоббит-Т с датчиками взрывобезопасного исполнения "Хоббит-ТВ"

Все приборы поставляются с поверкой и гарантией производителя

Предназначены для оснащения КНС и иных объектов с повышенной влажностью и агрессивным составом контролируемой среды.

Подробности

Характеристики

Страна производства

—

Россия

Все товары ООО «Информаналитика»

Описание
Документация

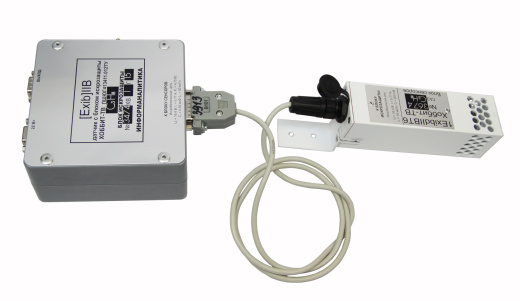

Газоанализаторы «Хоббит-Т» во взрывобезопасном исполнении оснащаются датчиками «Хоббит-ТВ», которые предназначены для эксплуатации в помещениях с потенциально взрывоопасной атмосферой.
Служат для обеспечения контроля недостаточного или избыточного содержания кислорода, опасной загазованности горючими или токсичными газами в воздухе рабочей зоны и сигнализации о превышении их допустимых пределов.
В одном приборе допускается сочетание каналов измерения различных газов, возможно сочетание каналов во взрывозащищённом и общепромышленном исполнении.

Особенности:

низкая стоимость
до 16-ти каналов (датчиков) контроля различных газов
комплектуется блоком (блоками) реле БР10М с возможностью программирования логики срабатывания реле
цифровой выход для интеграции в системы АСУ ТП и системы диспетчеризации
различные варианты исполнения блоков датчиков позволяют их использование в помещениях со сложными климатическими условиями
возоможность подключения датчиков по схеме «Звезда» (каждый Датчик подключен к Блоку индикации отдельным кабелем) или «Гирлянда» (комплектуется монтажными коробками МКБ, возможно подключение Датчиков «шлейфом»)
встроенная память с журналом записи событий и результатов измерений

Гарантия:

Гарантийный срок эксплуатации 12 месяцев.
Межповерочный интервал 1 год.

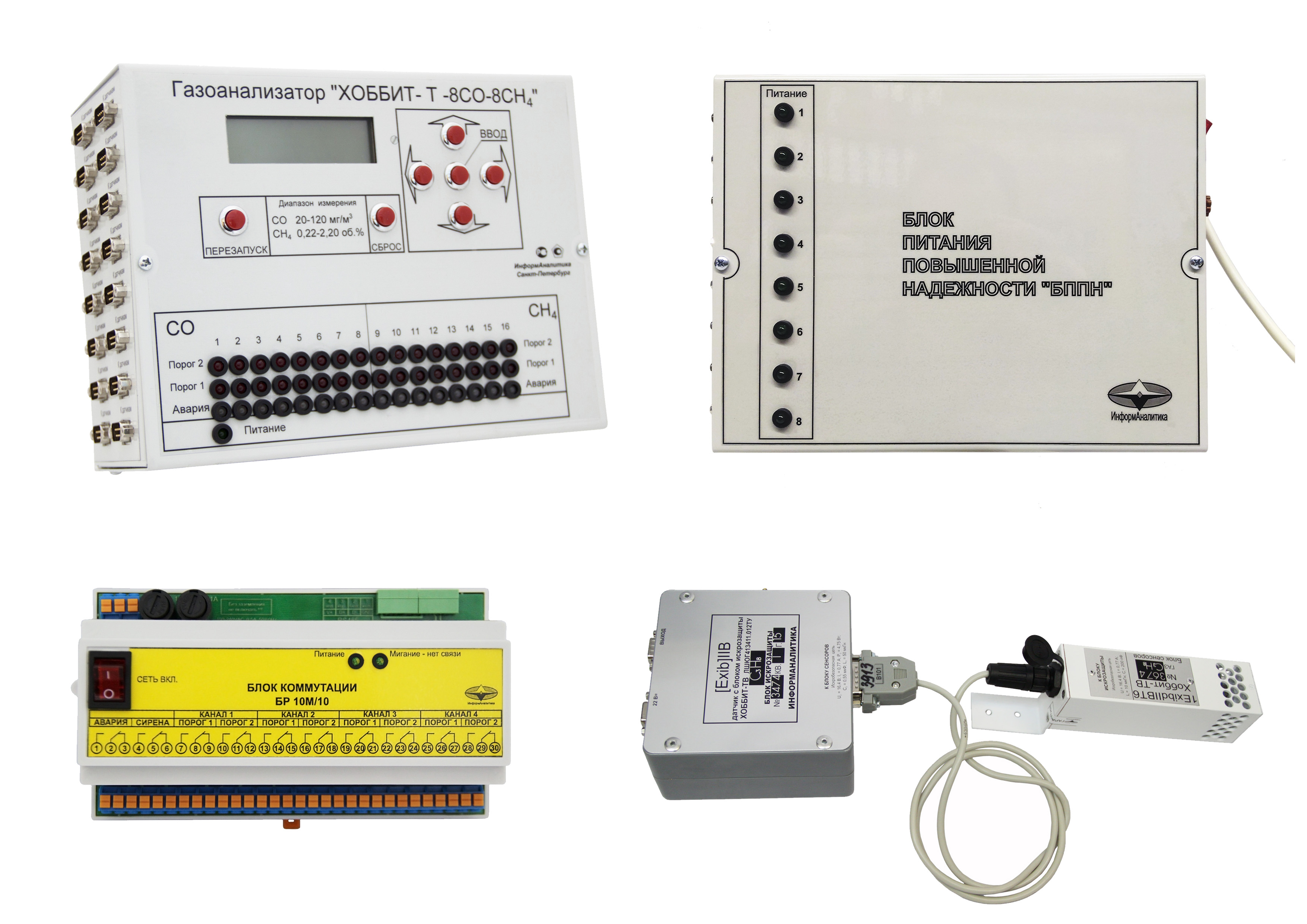

Комплект поставки:

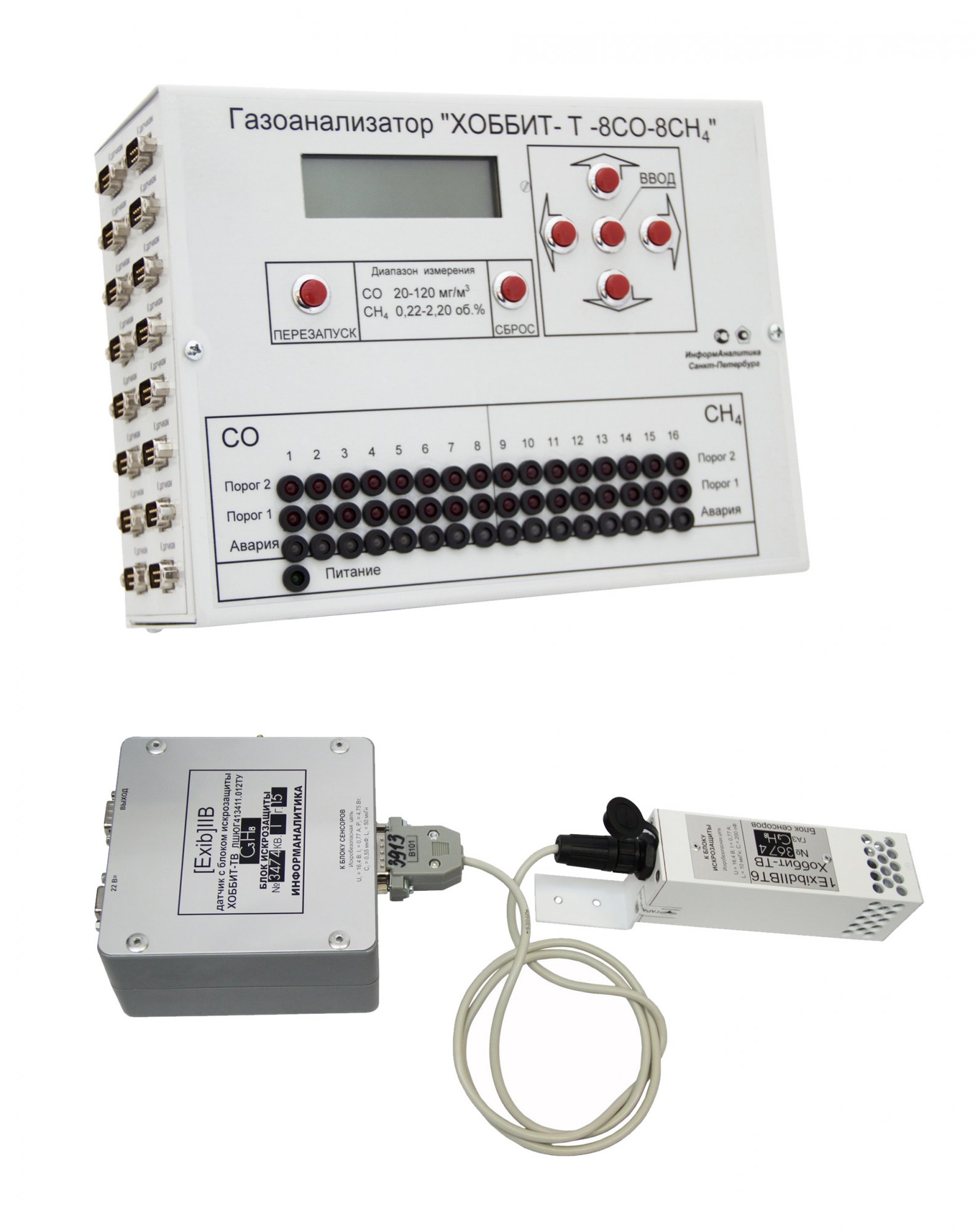

блок индикации
блок(и) датчиков

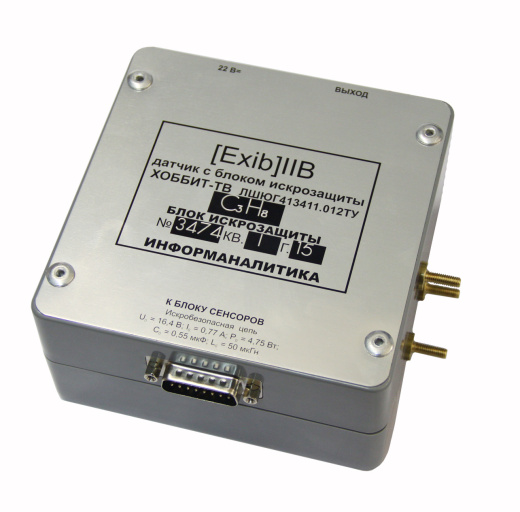

блок(и) искрозащиты

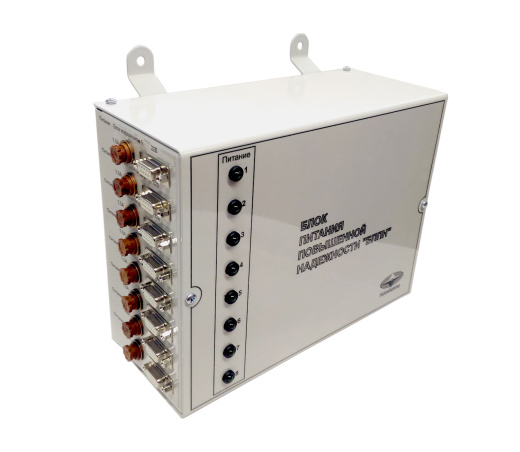

блок(и) питания повышенной надёжности (БППН)
блок(и) коммутации БР10М
комплект разъемов и аксессуаров для монтажа
руководство по эксплуатации и паспорт с отметкой о первичной поверке

Соответствует требованиям ГОСТ 13320-81.

Характеристики

Исполнение	И21, стационарный, железный блок индикации
Взрывозащищенность	1 Ex ib IIB T6 Gb X / 1 Ex da ia IIB T6 Gb X
Число датчиков [каналов] на один блок индикации:	до 16
Длина кабеля между датчиком и блоком индикации:	до 1200 м
Индикация показаний	цифровая по каждому каналу (на ЖК-дисплее с подсветкой); световая; звуковая;
Сигнализация на блоке индикации	световая, звуковая, цифровая (по вых. RS485)
Рабочий диапазон температур	от -40°С до +50°С
Потребляемая мощность	на точку контроля, не более 5Вт
Питание	220 В, 50 Гц
Степень защиты блока индикации	IP50
Степень защиты блока датчиков	IP54
Степень защиты блока датчика
Степень защиты блока коммутации	IP50
Типы применяемых сенсоров	электрохимические (О₂, СО, NH₃, Cl₂, H₂S, SО₂, HF, NO₂, HCl) термокаталитические (СН₄, С₃Н₈, С₆Н₁₄, Н₂) оптические (СO₂, СН₄, С₃Н₈)
Управление внешними устройствами	блок коммутации и питания БР10М, "сухие" контакты реле нагрузочная способность 220В 2А
Цифровой выход	RS-485(по умолчанию) RS-232 Modbus RTU
Аналоговый выход	0-5 мА (по умолчанию) 4-20 мА, общий "+" (общий "-" по запросу)
Масса блока индикации	не более 3500 г.
Масса блока датчика	не более 100 г.
Масса блока коммутации	не более 700 г.
Габариты блока индикации	не более 260x240x120 мм
Габариты блока датчика	не более Ø50х165 мм
Габариты блока коммутации	не более 156x86x58 мм

Метрологические характеристики

Газ	Диапазон показаний	Диапазон измерений	Пороги срабатывания сигнализации *
O2	0 - 36 об. %	1,0 - 30,0 об. %	1 - 18об.% ↑ 2 - 23% ↓
CH4	0 - 2,55 об.%	0,22 - 2,20 об.%	1 - 0,44 об.% (10% НКПР) 2 - 0,88 об.% (20% НКПР)
C3H8	0 - 1,00 об.%	0,09 - 0,85 об.%	1 - 0,17 об.% (10% НКПР) 2 - 0,34 об.% (20% НКПР)
C6H14	0 - 25,5 мг/л	1,8 - 17,5 мг/л	1 - 3,5 мг/л (10% НКПР) 2 - 7,0 мг/л (20% НКПР)
H2	0 - 2,55 об.%	0,20 - 2,00 об.%	1 - 0,4 об.% (10% НКПР) 2 - 0,8 об.% (20% НКПР)
CO	0 - 150 мг/м3	20 - 120 мг/м3	1 - 20 мг/м3 (1 ПДК) 2 - 100 мг/м3 (5 ПДК)
H2S	0 - 36,0 мг/м3	5,0 - 30,0 мг/м3	1 - 10 мг/м3 (1 ПДК)
SO2	0 - 120 мг/м3	10 - 100 мг/м3	1 - 10 мг/м3 (1 ПДК) 2 - 100 мг/м3 (10 ПДК)
Cl2	0 - 36,0 мг/м3	1,0 - 25,0 мг/м3	1 - 1 мг/м3 (1 ПДК) 2 - 20 мг/м3 (20 ПДК)
NH3	0 - 700 мг/м3	20 - 600 мг/м3	1 - 20 мг/м3 (1 ПДК) 2 - 60 мг/м3 (3 ПДК) 3 - 500 мг/м3 (25 ПДК)
CO2	0 - 6,0 об.%	0,1 - 5,0 об.%	1 - 0,5 об.%
HF	0 - 3,5 мг/м3	0,5 - 3,0 мг/м3	1 - 0,5 мг/м3 (1 ПДК) 2 - 2,5 мг/м3 (5 ПДК)
* - в стационарных газоанализаторах «Хоббит-Т» первый порог обязателен, второй и третьи пороги могут быть изменены и установлены по заказу клиента в пределах диапазона измерения.
